導致羞羞视频免费观看膜接縫處表麵不平整的原因及解決

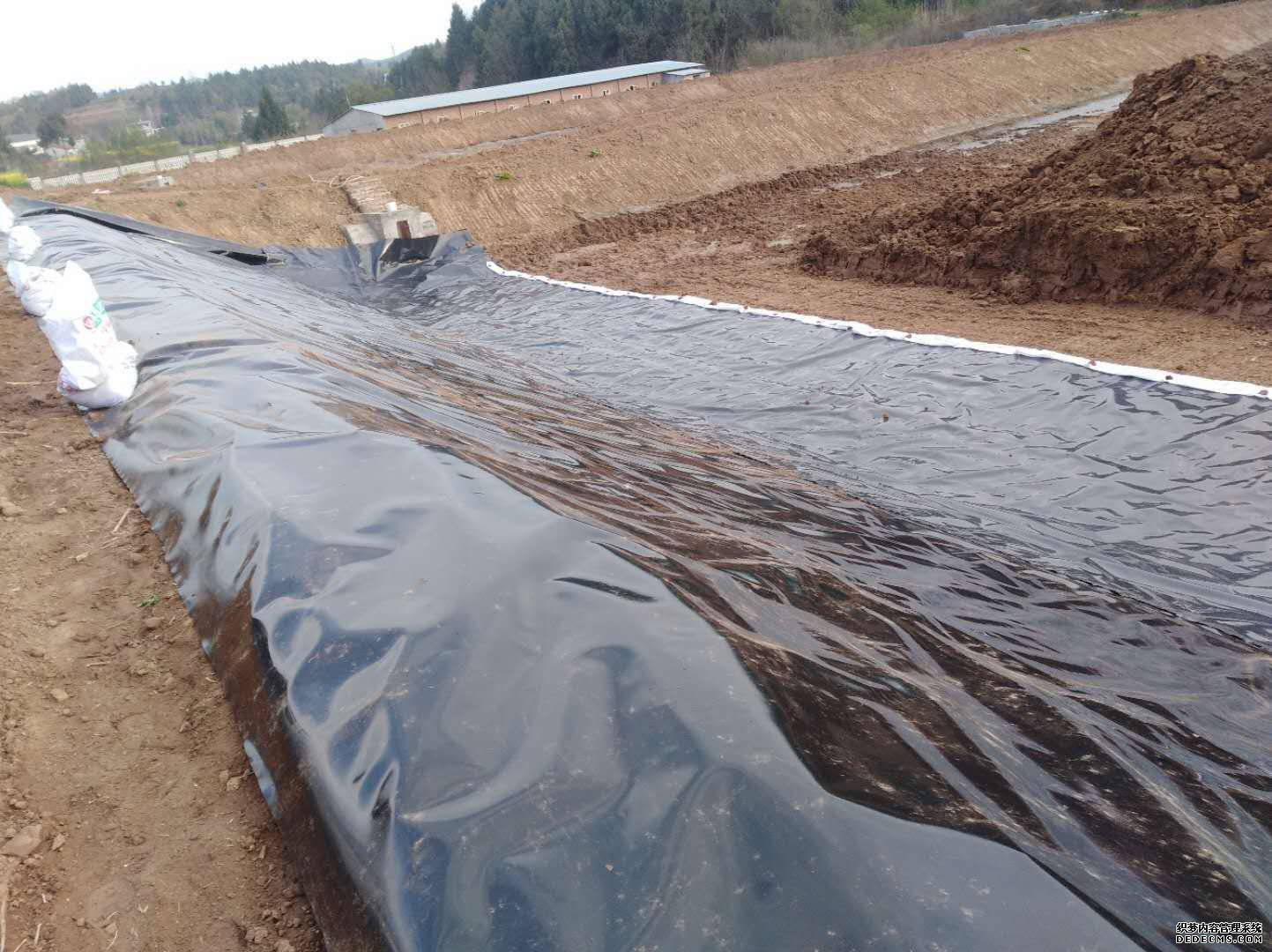

現場檢查，發現部分區段焊接麵存在少量塵土等雜物，導致接縫處表麵不平整。處理措施為：HDPE膜鋪設後，先用空壓吹風機吹掃焊接麵及下承層，確保焊接範圍內無土石顆粒等影響焊機運行的雜物；其次采用棉布對兩條焊縫搭接結合麵進行擦拭，確保焊接麵能緊密結合；最後清理防滲膜頂麵，確保焊接成型後表麵幹淨整潔。防滲膜麻麵和不平整處，用打磨機將搭接寬度15cm範圍內的膜麵打毛，形成糙麵以增加其接觸麵積，但其深度不可超過膜厚的10%，打毛時要輕輕操作，盡量少損傷膜麵。對厚度≥2mm的膜，要打出45°的坡口。
對試驗段采取雙縫焊接工藝的防滲膜進行檢查後，發現總有少數區段存在焊縫不嚴密和焊接寬度不足的現象,雙縫焊接工藝有待改進。處理措施為：為了保證焊縫施工質量，HDPE防滲膜焊縫由通常的雙縫焊接調整為三縫焊接，搭接寬度由10cm加寬為15cm，保證了HDPE防滲膜的防滲質量，提高了一次焊接合格率。
HDPE膜三縫焊接後可在羞羞视频免费观看膜上形成三個封閉的空間以便進行壓力測試。測試時先暫時密封待測焊縫的兩端，將空氣輸入裝置插入焊縫內，產生封閉空間後加壓至250kPa，維持3～5分鍾，然後在焊縫一端開孔放氣，氣壓表指針能迅速歸零即為合格。
HDPE膜三縫焊接後須通過電火花檢測，該方法等效於真空檢測，利用35kV的高壓脈衝電源探頭，在距離焊縫10～30mm高處探掃，無火花出現視為合格，出現火花的部位說明有漏洞，需補焊。
首頁
電話
QQ
聯係
